2. 通信接口

2.1. NFC

NFC可以用来读取设备的序列号。

NFC tag里记录了一条Text Record。文本内容是10个字节的序列号。整个Text Record的原始数据格式如下：

UTF-8标记

语言(en)

内容

0x02

0x65 0x6E

10字节序列号

2.2. BLE

BLE用来控制体测设备和获取测量结果。手机需要以下信息来扫描，连接和通信。

信息

数值

蓝牙名称

Lynx

广播中的 Manufacture Data

0x0059 + 序列号

Service UUID

07B0C5FE-5285-45A0-9C77-AC03B69E04CA

Write Characteristic UUID

0A6AC844-2174-4165-84C8-3E5E632A31E4

Indication Characteristic UUID

6E287A90-1C27-4057-AF80-8F7600736750

2.3. 扫描连接过程

  1. 手机读取NFC Tag的信息，获取到设备的序列号

  2. 手机扫描BLE设备，过滤条件是

    1. 蓝牙名称是 Lynx

    2. 广播中包含 Manufacture 数据

    3. Manufacture 数据内容是 0x0059 + 10字节序列号

  3. 连接此BLE设备

  4. 查找Service 和 Characteristic 的 UUID。 UUID 需符合如下条件：

    1. 能找到 Service UUID 是 07B0C5FE-5285-45A0-9C77-AC03B69E04CA 的 service (不是唯一的service)

    2. Service 包含一个 Characteristic UUID 是 0A6AC844-2174-4165-84C8-3E5E632A31E4 的 Characteristic（此为写通道）

    3. Service 包含一个 Characteristic UUID 是 6E287A90-1C27-4057-AF80-8F7600736750 的 Characteristic（此为通知通道）

    4. 使能 Indication Characteristic （即 6E287A90-1C27-4057-AF80-8F7600736750） 的通知

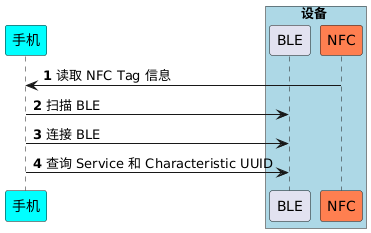

!pragma teoz true participant 手机 as P #cyan box 设备 #LightBlue participant BLE as B participant NFC as N #coral end box autonumber P <- N : 读取 NFC Tag 信息 P -> B : 扫描 BLE P -> B : 连接 BLE P -> B : 查询 Service 和 Characteristic UUID

注意

如果有手机连上设备，那么设备的BLE就不会再广播，直到手机断开连接。此时其他手机无法再搜索到设备，即使之前搜索到也无法建立连接。
